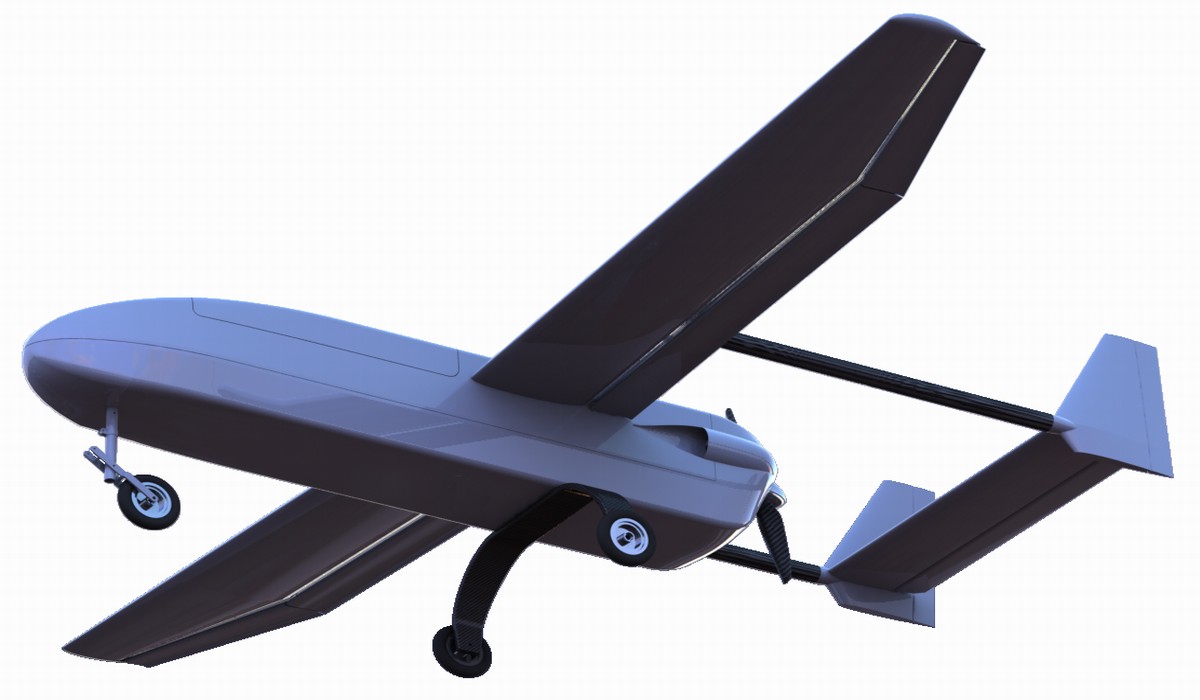

FF60小型长航时无人机

一、概述

针对市场需求，FF60小型长航时无人机设计突出以下几个特点。

1）长航时

2）大装载空间

3）起降易用性

4）宽巡航速度范围

二、技术指标

1）*大起飞重量   60kg

2）*大载荷能力   15kg

3）巡航速度    60～120km/h

4）续航时间    10h

5）起降方式    轮式，应急伞降

三、设计特性

1、气动布局

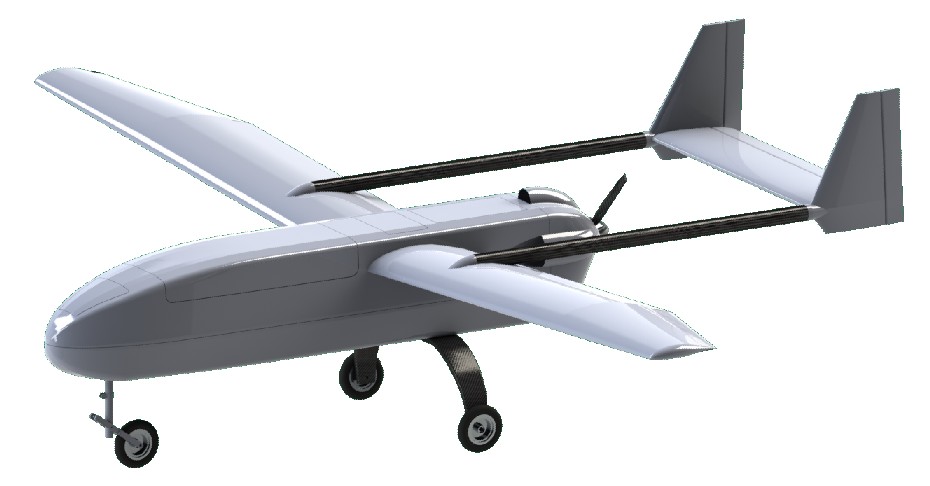

采用双尾撑常规布局，发动机为后推式。机翼具有小角度上反，提升飞行器超低空飞行时的横向稳定性。操纵面设置为后翼（优化的单缝襟翼，不参与飞行控制）、副翼、升降舵、方向舵。

翼型采用主翼、后翼两段设计方式，后翼可以偏转，在常规单缝襟翼的基础上优化了缝道参数，并对主翼进行了修型，可以保障在后翼较大偏转范围内保持较高的升阻比。

主要几何参数：

翼展：3.85m

总长：2.79m

总高：1.0m

机翼面积：1.50m2

展弦比：9.68

2、结构设计

机身主体分为上下部分，设置4个隔框，分别为机头舱（前起落架、空速管、配重、部分航电）、航电及设备舱、主油箱、副油箱、伞舱。机身尾框后设置发动机整流罩，其空间可以容纳发电机。

机身上下蒙皮采用碳纤维泡沫夹层结构，航电及设备舱局部设置纵向加强杭条补强。

机翼与机身的连接处为无翼台设计，当重心配平修改时，方便机翼前后移动一定的距离。

3、动力装置

发动机：120cc油动

螺旋桨：26X12
